變量柱塞泵PVS型
型號：PVS08-B瀏覽次數：821次
分享產品1、壓力大小控制反應速度，結構簡單，提升可靠性，故障維修少 2、調整機構簡單，可獲得快速截流特性 3、側向壓力平衡滑靴最適合用來排出流體 4、特殊形狀之流體流出口，可降低噪音值 5、穩定動作之搖壹板，提高各種操控特性
|
產品特點：
1、壓力大小控制反應速度，結構簡單，提升可靠性，故障維修少 2、調整機構簡單，可獲得快速截流特性 3、側向壓力平衡滑靴最適合用來排出流體 4、特殊形狀之流體流出口，可降低噪音值 5、穩定動作之搖壹板，提高各種操控特性 |
| PVS | 16 | -A | 1 | -F | -R |
| 型號說明 | 排量mℓ/rev | 控制方式 | 調壓范圍 | 安裝方式 | 旋轉方向(從軸側看) |
| 變量柱塞泵 |
8、16、22、36、46、70 |
A（標準型） |
0:1-4MPa 1:2-7MPa 2:3-14MPa 3:4-21MPa |
F：法蘭式 L：腳座式 |
R：順時針方向 L：逆時針方向 |
| 型號 | 幾何排量 mℓ/rev |
流量（無負荷ℓ/min） | 額定壓力 MPa |
轉數 rpm |
重量 kg | ||||
| 1000rpm | 1200rpm | 1500rpm | 1800rpm | ****** | 最小 | ||||
| PVS08-A*-** | 8.0 | 8 | 9.6 | 12 | 14.4 | 21 | 2000 | 500 | 8 |
| PVS16-A*-** | 16.5 | 16. | 19.8 | 24.7 | 29.7 | 21 | 2000 | 500 | 12 |
| PVS22-A*-** | 22 | 22 | 26.4 | 33 | 39.6 | 21 | 2000 | 500 | 12 |
| PVS36-A*-** | 36 | 36 | 43.2 | 54 | 64.8 | 21 | 2000 | 500 | 23 |
| PVS46-A*-** | 46 | 46 | 55.2 | 69 | 82.8 | 21 | 2000 | 500 | 23 |
| PVS70-A*-** | 70 | 70 | 84 | 105 | 126 | 21 | 1800 | 500 | 40 |

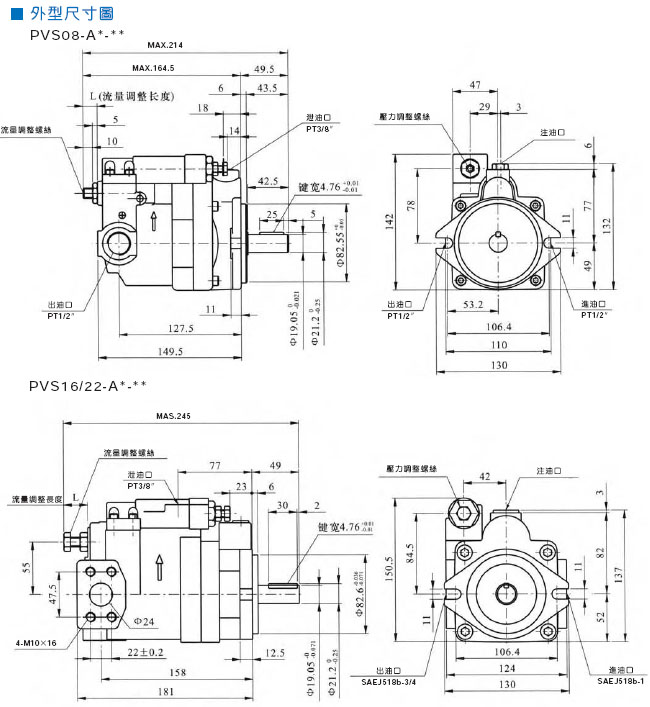

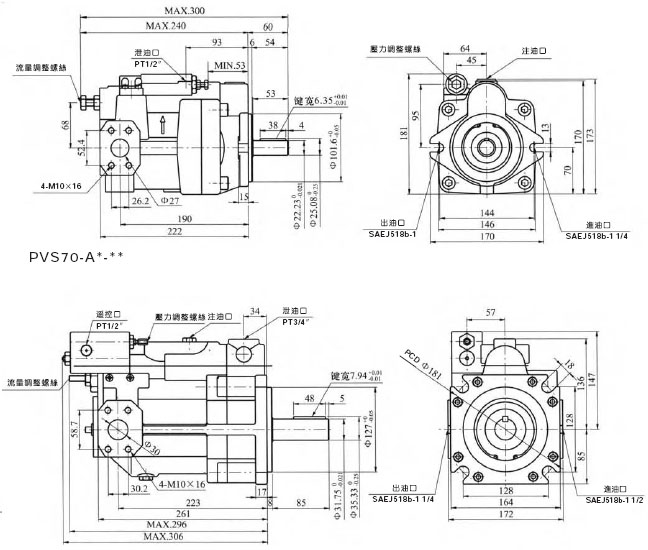

| 序 號 | 外形圖 | 性能曲線 | 液壓符號 | 說明 |
| A |  |
 |
 |
壓力補償型（手動模式）：當排出壓力達到壓力補償器的預設值時，排出量自動減少以將壓力保持于預設壓力 |
| B |  |
 |
 |
壓力補償型（遙控模式）：此模式與手動模式的特性相同。排出壓力能通過外部遙控壓力來調整。排出量能手動調整。（說明2） |
| C |  |
 |
 |
雙壓力、雙流量控制型：排出量通過泵的內置順序閥分兩步變化。這使得傳統的高低壓力控制由單一的泵就能操作，并節省了液壓回路中的能量。 |
| D |  |
 |
 |
電磁線圈切斷控制型：用于卸載的電磁閥結合在壓力補償型泵中，可在 不需要泵輸出時盡量減少能量消耗。只產生微量的熱。 |
| E |  |
 |
 |
雙壓力控制型：通過切換電磁閥ON/OFF，能獲得兩種壓力補償型。通過設在常速的執行器可獲得兩輸出控制。 |
| HL |  |
 |
 |
負荷感應型：1、油泵可以使通過流量控制閥，前后壓差為常數，而自動的控制輸出流量。2、這是一種節能式的油泵控制，它供給負荷所需的最低流量和壓力。 |
