產品詳情

產品特點：

專為常用高壓液壓系統而設計，泵體材質采用高級鋁合金，前后蓋更采用FC250鑄鐵鑄造而成與合金鋼整體精研之齒輪、耐磨耗之8字培林及全VITON密封件，更能有效維持高效率運轉。高性能、低噪音，適用高頻率之液壓機械，可廣泛應用于行走機械、工程機械、農業機械等液壓系統。

型號說明：

2	D	G	1	B	P	5.0	5.0	L
系列	型式/功能	前蓋	軸伸	2進油口數	出入油口	前泵排量	后泵排量	旋向
2	D	G	1	B	見技術參數	見技術參數	見技術參數	L:左旋 R:右旋

技術參數：

型號	公稱排量mL/R		使用壓力 Mpa	******轉速 RPM	出油口		一進油口		二進油口		凈重 kg
型號	前泵	后泵	使用壓力 Mpa	******轉速 RPM	前泵	后泵	前泵	后泵	前泵	后泵L	凈重 kg
0505	5.0	5.0	21	3500	PT1/2"	PT1/2"	PT3/4"	NONE	PT3/4"	PT3/4"	10.27
0705	7.0	5.0	21	3500	PT1/2"	PT1/2"	PT3/4"	NONE	PT3/4"	PT3/4"	10.444
0707	7.0	7.0	21	3500	PT1/2"	PT1/2"	PT3/4"	NONE	PT3/4"	PT3/4"	10.60
0905	9.5	5.0	21	3500	PT1/2"	PT1/2"	PT3/4"	NONE	PT3/4"	PT3/4"	10.58
0907	9.5	7.0	21	3500	PT1/2"	PT1/2"	PT3/4"	NONE	PT3/4"	PT3/4"	10.85
0909	9.5	9.5	21	3500	PT1/2"	PT1/2"	PT3/4"	NONE	PT3/4"	PT3/4"	11.06
1107	11.3	7.0	21	3500	PT1/2"	PT1/2"	PT3/4"	NONE	PT3/4"	PT3/4"	11.03
1109	11.3	9.5	21	3500	PT1/2"	PT1/2"	PT3/4"	NONE	PT3/4"	PT3/4"	11.24
1111	11.3	11.3	21	3500	PT1/2"	PT1/2"	PT3/4"	NONE	PT3/4"	PT3/4"	11.39
1407	14.0	7.0	21	3500	PT1/2"	PT1/2"	PT3/4"	NONE	PT3/4"	PT3/4"	11.23
1409	14.0	9.5	21	3500	PT1/2"	PT1/2"	PT3/4"	NONE	PT3/4"	PT3/4"	11.45
1411	14.0	11.3	21	3500	PT1/2"	PT1/2"	PT3/4"	NONE	PT3/4"	PT3/4"	11.60
1414	14.0	14.0	21	3500	PT1/2"	PT1/2"	PT3/4"	NONE	PT3/4"	PT3/4"	11.79
1607	16.0	7.0	21	3500	PT1/2"	PT1/2"	PT 1"	NONE	PT3/4"	PT3/4"	11.44
1609	16.0	9.5	21	3500	PT1/2"	PT1/2"	PT 1"	NONE	PT3/4"	PT3/4"	11.64
1611	16.0	11.3	21	3500	PT1/2"	PT1/2"	PT 1"	NONE	PT3/4"	PT3/4"	11.80
1614	16.0	14.0	21	3500	PT1/2"	PT1/2"	PT 1"	NONE	PT3/4"	PT3/4"	11.99
1616	16.0	16.0	21	3500	PT1/2"	PT1/2"	PT 1"	NONE	PT3/4"	PT3/4"	12.16
1807	18.0	7.0	18	3500	PT1/2"	PT1/2"	PT 1"	NONE	PT3/4"	PT3/4"	11.63
1809	18.0	9.5	18	3500	PT1/2"	PT1/2"	PT 1"	NONE	PT3/4"	PT3/4"	11.84
1811	18.0	11.3	18	3500	PT1/2"	PT1/2"	PT 1"	NONE	PT3/4"	PT3/4"	12.00
1814	18.0	14.0	18	3500	PT1/2"	PT1/2"	PT 1"	NONE	PT3/4"	PT3/4"	12.18
1816	18.0	16.0	18	3500	PT1/2"	PT1/2"	PT 1"	NONE	PT3/4"	PT3/4"	12.36
1818	18.0	18.0	18	3500	PT1/2"	PT1/2"	PT 1"	NONE	PT3/4"	PT3/4"	12.56
2207	21.5	7.0	18	3500	PT1/2"	PT1/2"	PT 1"	NONE	PT3/4"	PT3/4"	11.90
2209	21.5	9.5	18	3500	PT1/2"	PT1/2"	PT 1"	NONE	PT3/4"	PT3/4"	12.11
2211	21.5	11.3	18	3500	PT1/2"	PT1/2"	PT 1"	NONE	PT3/4"	PT3/4"	12.26
2214	21.5	14.0	18	3500	PT1/2"	PT1/2"	PT 1"	NONE	PT3/4"	PT3/4"	12.45
2216	21.5	16.0	18	3500	PT1/2"	PT1/2"	PT 1"	NONE	PT3/4"	PT3/4"	12.62
2218	21.5	18.0	18	3500	PT1/2"	PT1/2"	PT 1"	NONE	PT3/4"	PT3/4"	12.84
2222	21.5	21.5	18	3500	PT1/2"	PT1/2"	PT 1"	NONE	PT3/4"	PT3/4"	13.11

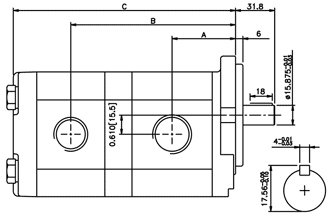

尺寸圖：

型號	A	B	C
0505	42.85	112.95	156.00
0705	44.35	115.95	159.00
0707	44.35	117.45	162.00
0905	46.36	119.96	163.00
0907	46.36	121.46	166.00
0909	46.36	123.44	170.00
1107	47.85	124.46	169.00
1109	47.85	126.44	173.00
1111	47.85	127.94	176.00
1407	49.86	128.45	173.00
1409	49.86	130.45	177.00
1411	49.86	131.95	180.00
1414	49.86	133.96	184.00
1607	51.36	131.45	176.00
1609	51.36	133.45	180.00
1611	51.36	134.95	183.00
1614	51.36	136.96	187.00
1616	51.36	139.45	190.00
1807	52.86	134.44	179.00
1809	52.86	136.45	183.00
1811	52.86	137.95	186.00
1814	52.86	139.95	190.00
1816	52.86	142.44	193.00
1818	52.86	142.95	196.00
2207	55.37	139.45	184.00
2209	55.37	141.45	188.00
2211	55.37	142.95	191.00
2214	55.37	144.96	195.00
2216	55.37	147.45	198.00
2218	55.37	147.96	201.00
2222	55.37	150.44	206.00
單位：mm

其它備注：

配套使用條件：

按裝：
齒輪泵安裝最合適之位置就低于油箱少油量的油面位置,連接方式最理想的是直接置于相配的動力輸出端的驅動軸上。如須使用聯接
件時,應避免把徑向和軸向和軸向上加到軸上。
液壓油：
請選用含添加劑的液壓礦物油?？梢苑乐寡趸?、腐蝕,合適的油料選擇配合正確的溫度范圍,可確保液壓元件之使用壽命和******工作
效率。
過濾系統：
系統組裝完成在注油前,請檢查管件和所有液壓元件是否干凈。請選用具有高質量的抗污能力篩檢程式,并且附帶有堵塞指示可根據
實際狀況，要求清洗或更換，旁路設計同時也是保護篩檢程式方法，我們推薦依照國家標準規范設計。
冷卻系統：
油箱的容積必須至少是齒輪泵每分釧排量的二倍以上，而出入油口之位置則距離越遠越好。冷卻系統之設計，由于各種不同之使用
場合和條件，我們推薦依照國家標準范圍設計。

齒輪泵計算公式：

1）流量
在一定的轉速"n"對泵的流量"Q"公式如下：
Q= (q×n)/100×(ην)(L/min)…………………………………………（1）
在一定的轉速"n"對泵的流量"Q"公式如下：
n=120×(f/P)(rpm)…………………………………………（2）
q=泵的公稱排量（ml/reV）
n=轉速（rpm）
ην=泵的容積效率（一般范圍0.90-0.95）
f=頻率（50/60HZ）
P=極數（2、4、6極）

2）輸入功率
在一定壓P時，輸入功率隨著流量"Q"的變化而變化。
W=(P×Q)/(612×0.089×η)KW)…………………………………………（3）
P=輸出口工作壓力（Mpa）
Q=流量（L/min）
ην=泵機械效率（一般范圍0.8-0.9）

3) 例題：
有液壓系統，泵的公稱排量Q=10ml/rev,馬達頻率為50HZ 4極，泵的輸出壓力為20Mpa,容積效率為90%，機械效率為85%,
求泵的流量和輸出功率？
n=120×(50/4)=1500(rpm)
Q=(10×1500)/1000×0.9=13.5(L/min)
W=(20×13.5)/(612×0.089×0.85)=5.296(KW)
