WE10型濕式電磁換向閥
型號：WE10AO-20瀏覽次數：1608次
分享產品1.連接尺寸符合DIN24340 2.采用濕式交流或直流電磁鐵 3.可選擇故障檢查按鈕 4.有53個標準型滑閥機能 5.4WE10E20/A型 6.通徑10 7.壓力至31.5MPa 8.流量至100L/min
|

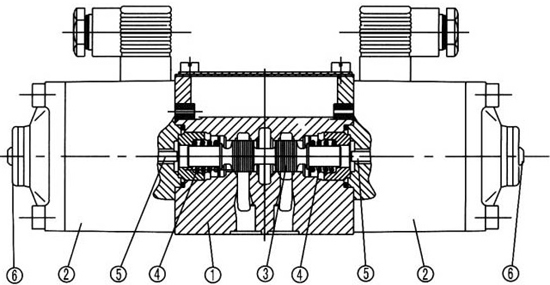

產品特點：
1.連接尺寸符合DIN24340 2.采用濕式交流或直流電磁鐵 3.可選擇故障檢查按鈕 4.有53個標準型滑閥機能 5.4WE10E20/A型 6.通徑10 7.壓力至31.5MPa 8.流量至100L/min |

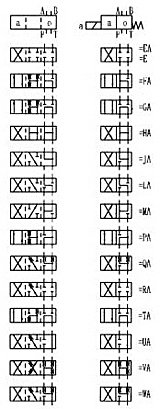

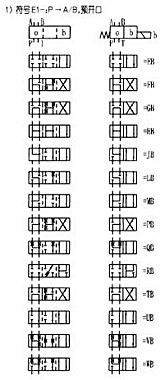

| 4 | WE10 | * | 20 | O | W110R | N | Z4 | B08 | V | * |
| 通路 | 系列號碼 | 機能符號 | 系列 | 有無復位彈簧 | 電壓形式 | 有無故障檢測按鈕 | 方型插頭 | 節流孔尺寸 | 密封形式 | 附加說明 |
| 3：3通路 4：4通路 |
WE10型濕式電磁換向閥 | 見下 | 20：20系列 | O：無 OF:無但帶定位機構 |
G24：直流電壓24V W110R：交流本整型110V W220R：交流本整型220V W220-50：交流電220V.50Hz |
無標記：沒 N：有 |
Z4：方型插頭 Z5L：方型插頭帶燈 |
無標記：無插裝式阻尼器 B08：ø=0.8mm B10:ø=1.0mm B12:ø=1.2mm |
無標記:礦物質液壓油 V:磷酸脂液壓油 |
其它細節用文字說明 |
 |
 |
 |
 |
| 液壓 | ||
| 工作壓力-A.B.P腔（Mpa） | 31.5 | |
| 工作壓力-T腔（Mpa） | 直流16，交流10 （如果工作壓力超過了T腔所允許的壓力，那么A、B型機能閥的T腔必須作為泄油腔使用） | |
| 流量（L/min） | ******100 | |
| 過流斷面（中間位置） | Q型機能 | W型機能 |
| 過流斷面（中間位置） | 額定斷面積的6% | 額定斷面積的3% |
| 介質 | 礦物質液壓油 磷酸脂液壓油 | |
| 介質溫度范圍（°C） | -30…+80 | |
| 介質粘度范圍（mm2/s） | 2.8至500 | |
| 重量-1個電磁鐵的閥（kg） | 4.7（直流) 4.2(交流) | |
| 重量-2個電磁鐵的閥（kg） | 6.6(直流) 5.6(交流) | |
| 重量-連接板（kg） | G66/01約2.3G67/01約2.3;G534/01約2.5 | |
| 電氣 | ||
| 供電 供給電壓（V） |
直流電 12 24 42 60 96 110 180 195 220 |
交流電 42 110 127 220用50Hz 120，220用60Hz |
| 消耗功率（W） | 35 | -- |
| 吸收功率（VA） | -- | 65 |
| 接通功率（VA） | -- | 480 |
| 運行狀態 | 連續 | |
| 接通時間（ms） | 50...60 | 15...25 |
| 斷開時間（ms） | 50...70 | 40...60 |
| 環境溫度(°C) | …+50 | |
| 線圈溫度(°C) | …+150 | |
| 動作頻率（次/h） | …15000 | …7200 |
| 保設裝置符合DIN 40 050 | IP65 | |
 | |

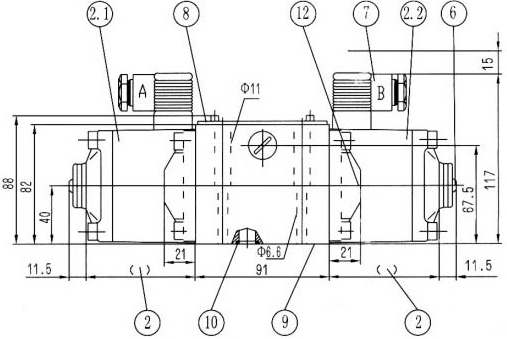

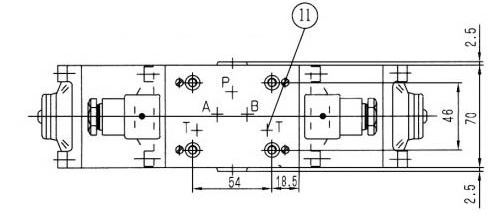

| 2 直流電磁鐵（）94mm(手動操縱裝置″N″) 交流電磁鐵（）75mm（無手動操縱裝置″N″） 2.1 電磁鐵a.插頭顏色為灰色 2.2 電磁鐵插頭顏色為黑色 6 手動應急操縱裝置″N″ 7 插頭 8 名牌 9.油口布置DIN24340A型底板 10. “O”型圈12×2 11.除與ZDR0D型減壓閥連接外，如果連接底板已打孔，則必須使用附加口 8 單個電磁鐵閥的蓋板 安裝面按DIN24340，A型，ISO4401和CETOP-RP121H 底板型號：G66/01；G67/01；G534/01 安裝螺釘：4-M6×50-10.9GB70-85 |
10. “O”型圈12×2 11.除與ZDR0D型減壓閥連接外，如果連接底板已打孔，則必須使用附加口 8 單個電磁鐵閥的蓋板 安裝面按DIN24340，A型，ISO4401和CETOP-RP121H 底板型號：G66/01；G67/01；G534/01 安裝螺釘：4-M6×50-10.9GB70-85 |
 | |
 |
 |
| 直流電磁鐵 示例：G24；24V |
交流電磁鐵 示例：G230；230V；50Hz(見以下) |
交流電磁鐵 示例：G230；230V；60Hz(見以下) | |||

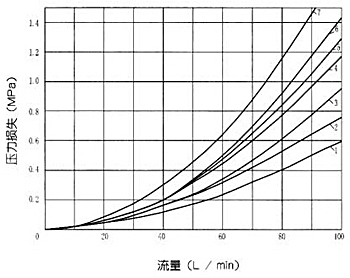

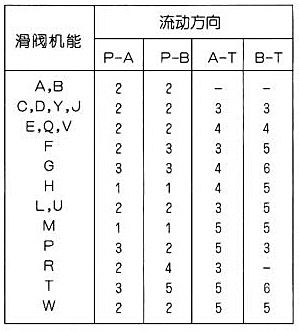

| 曲線 | 符號 | 曲線 | 符號 | 曲線 | 符號 |
| 1 2 3 4 5 6 7 8 9 10 |
A,B F，P，T V G E，L，Q，U，W J DY CR M,C/O,D/O H，A/O |
11 12 13 14 15 16 17 18 19 |
A,B H F,P,T A/O V G J,L,U C,K,Y,Q,R,W C/O,D/O,E,M |
21 22 23 24 25 26 27 28 29 |
A,B,A/O J,L,U,Q,W F,P,T H V G R C,D,Y,C/O,D/O E,M |
 |
 |
 | |
 |
 |
