H-	4WH	10	H	//	20	S	/	V	*

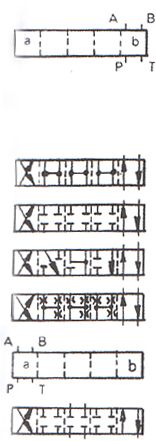

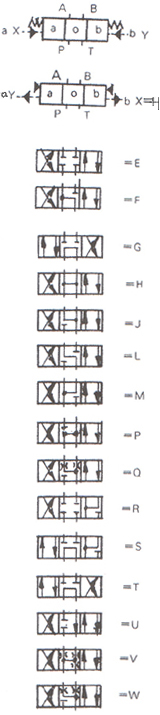

壓強	系列號碼	通徑	對中或復位形式	機能符號	系列	帶與不帶換向時間調節器	附加裝置號	礦物油	附加說明
無標記：28Mpa H-:35Mpa(通徑直0無此項)	WH型液動換向閥	10：10 16：16 25：25 32：32	無標記：彈簧 H：液壓 （通徑10僅C，D，K，Z，Y可帶H）	見機能符號圖	20：20系列（通徑10） 50：50系列（通徑16，25，32）	無標記：不帶 S：帶，且為進口節流 S2：帶，且為出口節流	見WH（通徑10無此項）	無標記：礦物油 V：磷酸酯油	其它細節用文字說明

注：僅WH16有S型機能

液壓部分
最高工作壓力：P.A.B至31.5Mpa
T口 (Mpa)	控制油外排	31.5
T口 (Mpa)	控制油內排	直流16 交流10
Y口 (Mpa)	控制油外排	直流16 交流10
最小控制壓力(Mpa)	控制油內供 控制油內供 (不適于C.Z.F.G.H.P.T.V)	三位閥 1 彈簧復位的二位閥1 液壓復位的二位閥0.7
最小控制壓力(Mpa)	控制油內供(適于C.Z.F.G.H.P.T.V)	0.45
******控制壓力(Mpa)		25
液體介質		礦物油,磷酸酯油
溫度范圍(°C)		-30至+80
粘度范圍 (mm2/s)		2.8至500
切換過中控制流量(cm3)		三位閥2.04 二位閥4.08
閥從零位到切換位置的總切換時間(交流和直流)
控制壓力(Mpa)		-7		-14		-21		-25
三位閥		30	65	25	60	20	55	15	50
二位閥35		35	80	30	75	25	70	20	65
閥從零位到切換位置的總切換時間
三位閥 (ms)		30
二位閥		35	40	30	35	25	30	20	25
最短切換時間的流量		約35(L/min)
安裝位置		液壓復位的HC.HD.HK.HZ.HY應水平安裝 其余任意
重量 (kg)	單電磁鐵閥	6.4
重量 (kg)	雙電磁鐵閥	6.8
重量 (kg)	鐵向時間調節器	0.8
重量 (kg)	定比減壓閥	0.5

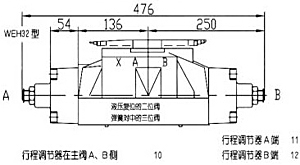

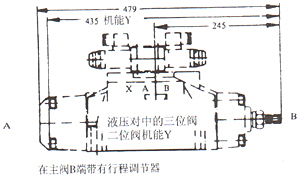

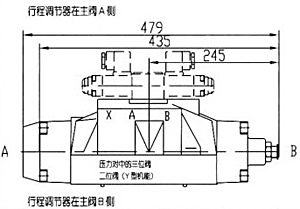

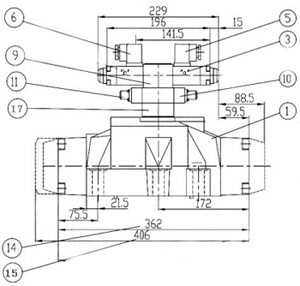

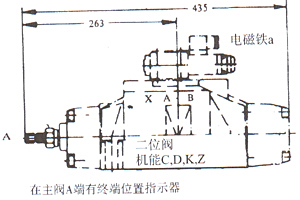

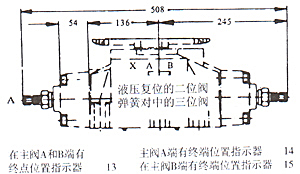

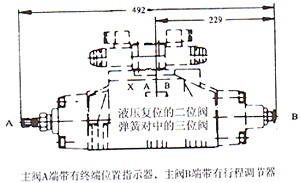

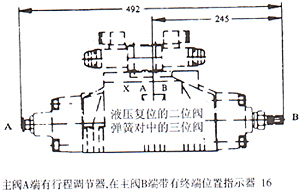

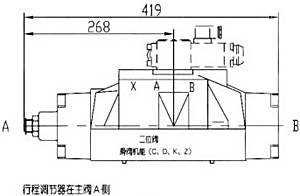

1 主閥  2 用一個電磁鐵和Z4型插頭的二位閥  3.電磁鐵a 4 電磁鐵b 5.灰色插頭 6.黑色插頭 7.標牌 8.手動按鈕	9.用2個電磁鐵和Z4型插頭的二位閥、三位閥 10.換向時間調節器 11.節流口全部打開時的位置 12.定位銷 13.先導閥連接口位置 14.彈簧對中的三位閥和液壓復位的二位閥 15.液壓對中的二位閥 16.主閥連接口位置圖 17.定比減壓圖 18.彈簧復位時的二位閥 (圖示尺寸為Y型機能,對C,D,K,Z型機能右邊蓋頭凸出)
安裝連接尺寸連接底板：G157/01;G157/02；G158/10

當閥在中間位置時 各流方向的過流面積
通徑	機能	過渡面積(mm2)
通徑	機能	P→A	P→B	A→T	B→T
WEH32	Q	--	--	78	78
WEH32	V	73	73	84	84
WEH32	W	--	--	20	20

由于粘附效應影響到閥的換向性能。為達到許用的******限度流量而不影響性能，建議在系統中使用25m全流量過濾器。作用 在閥體內部的液動力也影響閥的換向性能，因此不同的滑閥機能有著不同的功率極限值，如果只需一個流動方向，例如將 四通的A口或B口堵死，作為三通閥使用時，則在嚴重的情況下將大大降低流量。

彈簧對中的三位閥						二位閥
流量(L/min) 機能符號	壓力級(Mpa)					流量(L/min) 機能符號	壓力級(Mpa)
流量(L/min) 機能符號	7	流量(L/min) 機能符號	14	21	28	35	7	14	21	28	35
E,J,L,M,R U,V,W	1100	1040	860	750	680	C,D,K,Z,Y	1100	1040	860	750	680
H,G,F,T,P	820	630	510	450	400	液壓復位的二位閥
液壓對中的三位閥（最小控制壓力0.85Mpa）						HC,HD,HK,HZ,HY	1100	1040	860	750	680
各種機能	1100	1040	860	750	680	當有預壓閥，并且控制油內供時：C，G，T，F(xiàn)，P，H，V 和Z型機能的流量至180L/min
先導電磁閥：
用一個通徑為6的四通換向閥（4WE6...）作為先導閥。滑閥是靠彈簧保持在中間位置或初始位置，通過電磁鐵或定位器保持 在工作位置上。 該閥采用濕式交流或直流的電磁鐵，對于各種機能的主閥所采用的先導電磁閥機能如下表：
主閥						先導電磁閥
彈簧對中的三位閥						用J型機能三位閥
液壓對中三位閥						用M型機能三位閥
二位的主閥結構 Y.../...和HY.../...						用彈簧復位的Y型機能二位閥
二位閥 C，D，K和Z型機能 HC，HD，HK，HZ型閥						用D型機能的二位閥 導閥結構型式：彈簧復位的 沒有復位彈簧的 沒有復位彈簧有定位器的

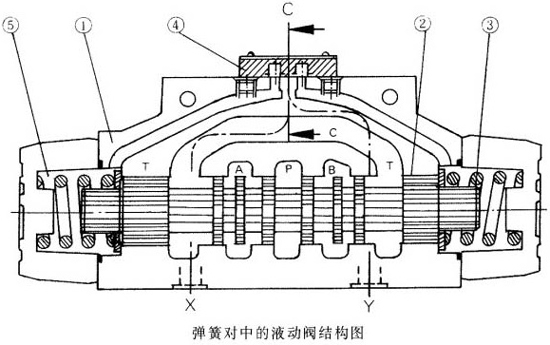

彈簧對中的電液換向閥結構圖

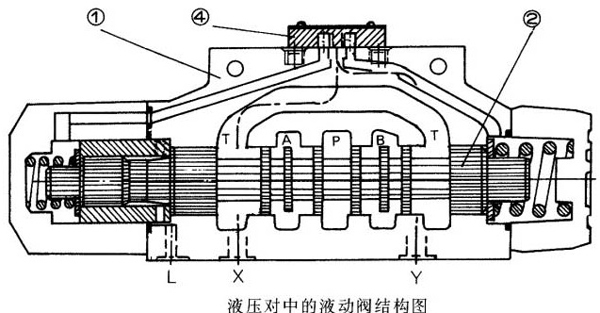

液壓對中的電液換向閥結構圖

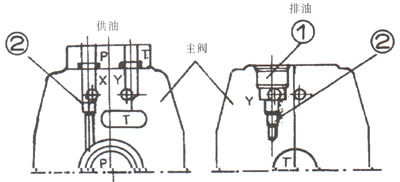

供排結構圖

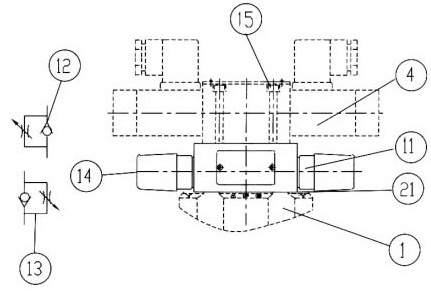

換向時間調節器
1-主閥 4-導閥 11換向時間調節器（Z2FS6） 12-出口節流 13-進口節流 14-調節螺栓SW6 15-密封圈擋板 16-固定螺栓GB70-85-10。9，帶換向時間調節器的M5×80;帶定比減壓閥的M5×75； 不帶換向時間調節器和定比減壓閥的M×50扭矩8.3Nm

彈簧對中的電液換向閥結構說明
液動換向閥是用控制油路發出的液訊號使主閥芯移動，來實現油路的換向。下面以三位閥為例。〈br> 1、彈簧對中型：主閥芯（2）由兩個彈簧（3）保持在中間位置，哪外來信號油經X口進入主閥（1）經蓋（4）進入左 端彈簧腔（5），推動主閥芯換向，右彈簧腔的油從Y口回油箱，撤去信號油，主閥芯在右彈簧力作用下回到中間位置。 如信號油從Y口進入，財主閥芯左移換向基彈簧腔的油從X口回油箱。
2、液壓對中型：壓力油作用在主閥芯（2）的兩個端面上，由一個定位套使主閥芯定位，保持在中間位置上。如主閥芯一 端壓力作用下移動工作位置，實現轉換。如控制油從X口進入主閥左腔則主閥芯右移，主閥右腔的油從Y口排出回油箱； 如控制油從Y口進入主閥右腔主閥右腔主閥芯左移，主閥左腔的油從X口回到油箱。內側油從L口直接回油箱。

液壓對中的電液換向閥結構說明
WEH型電液換向閥是用電磁閥作為先導控制的滑閥式換向閥。用于控制液流的通斷和流動方向。
該閥主要由主閥體（1）、主閥芯（2）、一個（或兩個）復位彈簧帶一個（或兩個）電磁鐵的先導電磁閥組成。
主閥芯（2）借助于彈簧力或液壓力保持在中間位置。先導電磁閥可選擇濕式交流或直流的電磁鐵（5）先導電磁 閥可控制主閥的換向控制油的供給和排出共有4種型式，見機能圖。
下面對各種型式閥的說明：
主閥是彈簧對中式的三位四通換向閥
主閥芯是（2）是由兩個彈簧（3）保持在中間位置上，兩個彈簧腔通過先導電磁閥（簡稱導閥）與油箱相通。控制油經 管通（7）進入到導閥（4）中，當導閥換向（導閥的一個電磁鐵通電）時壓力油作用在主閥芯兩端中的一個端面上。推 動主閥芯移動接通相應的油口，從而改變液流的流動方向。
當電磁鐵斷電時，導閥芯回到初始位置上（脈沖式閥除外），兩彈簧腔（6）通過導閥與油箱相通，在彈簧力的作用下主閥芯（2） 回到中間位置上，彈簧腔中油經導閥通過外排口Y或內部通道T排出。

供排結構說明
主閥芯是液壓對中的三位四通閥。
在這種結構中，壓力同作用在主閥芯（2）的兩個端面上，由一個定位套使主閥芯定位，保持在中間位置上。
如果主閥芯的一端卸荷，則主閥芯在另一端壓力作用下移到工作位置，從而改變了油流的方向。卸荷端的油經導閥 進入Y通關系密切排出。內泄油從L口直接回油箱。
二位四通換向閥（這種閥共有四種不同的結構型式）
1.4WEH.../...型；
這種閥的導閥和主閥各有一個復位彈簧，靠彈簧力來復位。
2.4WEH...H.../...型；
這種閥導閥有一個復位彈簧，使導閥芯處在初始位置上，主閥芯是通過壓力油的作用來換向的。
3.4WEH...H.../O...型；
這種閥導閥有兩個電磁鐵。在導閥和主閥里都沒有復位彈簧，這樣就分別用電磁鐵和壓力油使導閥芯和主閥芯換向 換向。因此就必須總有一個電磁鐵工作狀態下。
關于插入式阻尼器：
為限制進入導閥中的流量，可在導閥的P腔安裝插入式阻尼器（具體規格見型號說明）。

控制油內供與外排的轉換說明：
(1)內供與外供轉換：
主閥體頂上P孔中有M6螺釘為外供，拆下M6螺釘為內供。
(2)內排與外排轉換：
卸去螺塞，裝上M6螺釘為外排，拆下M6螺釘為內排。
注:假如是液壓對中的三位四通換向閥其使用壓力如超過功率極限規定的情況時,必須半將控制壓力提高一些,當工 作壓力P=35Mpa,流量Q="300L/min時,控制壓力需要1.6Mpa

換向時間調節器的結構說明
為了調節主閥的換向速度，在導閥和主閥之間可安裝一個疊加式單向節流閥，用它控制從導閥進入 到主閥芯兩端> 的供油量，從而改變主閥的換向速度。
調節螺栓順時針旋轉主閥換向時間長,反之主閥換向時間短。
這個疊加式單向節流閥節流方式有進口節流和出口節流兩種。若從進口節流改為出口節流時，只要將閥繞長軸旋轉 180后重新裝上導閥即可。
