產品詳情

產品特點：

1、通徑（NG)6-30mm。
2、壓力至363MPa。
3.流量至330L/min。

型號說明：

DBD	S	G	G	10	NG10	2	V	*
系列號碼	手柄形式	通徑	連接方式	系列數	壓力級	單位制	工作介質	附加說明
DBD型直動溢流閥	S:帶保護罩 H：不帶 A：帶鎖的（只用于通徑6.8和10）	見下(A)	K：插入式 G:螺紋連接 P：板式安裝	10：10系列（10-19系列內部結構和連接尺寸相同）	見下(B)	2：公制無標記：英制	無標記：礦物油 V:磷酸脂	附加說明

連接方式(A)			G	K	P
通徑	G1/4	M14×1.5	6	6	6
通徑	G3/8	M18×1.5	8	--	--
通徑	G1/2	M22×1.5	10	10	10
通徑	G3/4	M27×2	15	--	--
通徑	G1	M33×2	20	20	20
通徑	G11/4	M42×2	25	--	--
通徑	G11/2	M48×2	30	30	30

NG(B)	NG 6至20	NG 25和30
2.5Mpa	2.5Mpa	2.5Mpa
5MPa	5MPa	5MPa
10Mpa	10Mpa	10Mpa
20Mpa	20Mpa	20Mpa
31.5Mpa	31.5Mpa	31.5Mpa
40Mpa	40Mpa
63Mpa

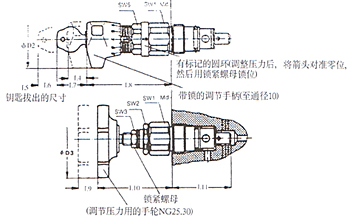

插入式閥的外形尺寸：

通徑	重量	D1	D2	D3	L1	L2	L3	L4	L5	L6	L7	L8	L9	L10	L11	SW1	扭矩	SW2	SW3	SW4	SW5	SW6
NG5	約0.4kg	34	60	--	72	11	83	11	20	11	30	83	--	--	64	32	120NM	30	19	6	--	30
NG10	約0.5kg	38	60	--	68	11	79	11	20	11	30	79	--	--	75	36	140NM	30	19	6	--	30
NG20	約1kg	48	60	--	65	--	77					77	--	--	106	46	170NM	36	19	6	--	30
NG30	約2.2kg	63	--	80	83	--	--						11	56	131	60	200NM	46	19		13

通徑	D11	D12	D13	D14	D15	D16	L21	L22	L23	L24	L25	L26	L27	L28	A1	A2
NG6	M28×1.5	25H9	6	15	24.9	6	15	19	30	35	45	0.5×45°	56.5±5.5	65	90	15
NG10	M35×1.5	32H9	10	18.5	31.9	10	18	23	35	41	52	0.5×45a°	67.5±7.5	80	90	15
NG20	M45×1.5	40H9	20	24	39.9	20	21	27	45	45	70	0.5×45a°	91.5±8.5	110	90	20
NG30	約60×2	55H9	30	38.75	54.9	30	23	29	45	60	84	0.5×45a°	113.5±11.5	140	90	20

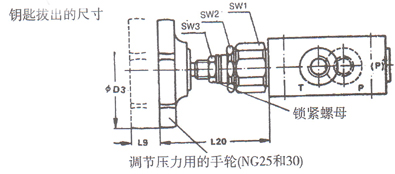

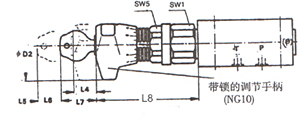

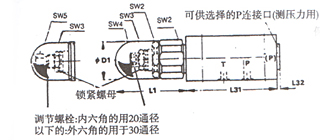

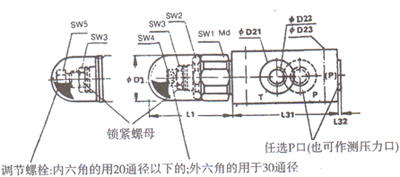

螺紋連接閥外形尺寸：

通徑	重量	B1	B2	D1	D2	D3	D21	D22	D23	D24	H1	H2	L1	L2	L3	L4	L5
NG6	約1.5kg	45	60	34	60	－－	25	G_1/4M14×15	6.6	M6	25	40	72	11	83	11	20
NG(8)+10	約3.7kg	60	80	38	60	--	(28)34	G_3/8M18×15G_1/2M22×15	9	M8	40	60	68	11	79	11	20
NG(15)+20	約6.4kg	70	100	48	60	--	(42)47	G_3/4M27×2G1M33×2	9	M8	40	60	68	11	77	--	--
NG(25)+30	約13.9kg	100	130	63	--	80	(56)61	G_1/4M42×2G1_1/2M48×2	11	M10	60	90	83	--	--	--	--

通徑	L6	L7	L8	L9	L10	L31	L32	L33	L34	L35	L36	SW1	SW2	SW3	SW4	SW5	SW6	T1
NG6	11	30	83			80	2	15	55	40	20	32	30	19	6		30	10
NG(8)+10	11	30	79			100	（2）3	20	70	49	21	36	30	19	6		30	20
NG(15)+20	11					135	(3)4	20	100	65	34	48	36	19	6		30	25
NG(25)+30	11			11	56	180	4	25	130	85	35	60	46	19	30	13	30	25

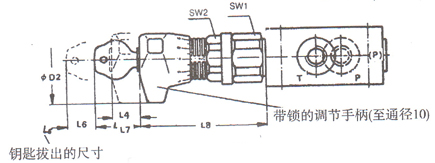

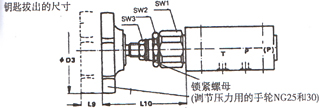

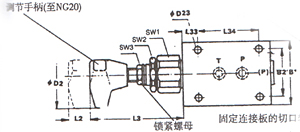

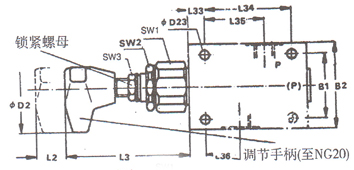

板式閥外形尺寸：




	板式閥測壓口螺紋尺寸 NG6：G1/4 NG10:G1/2 NG20：M27×2 NG30：M42×2

通徑	重量	B1	B2	D1	D2	D3	D23	D24	H1	H2	L1	L2	L3	L4	L5	L6	L7	L8	L9
NG6	約 1.5kg	60	45	34	60	--	6.6	M6	25	40	72	11	83	11	20	11	30	83	--
NG10	約 3.7kg	80	60	38	60	--	9	M8	40	60	68	11	78	--	--		30	79	--
NG20	約 6.4kg	100	70	48	--	--	9	M8	50	70	65	11	77	--	--		--	--	--
NG30	約 13.9kg	130	100	63	--	80	11	M10		90	89	--	--	--	--		--	--	11

L10	L31	L32	L33	L34	SW1	SW2	SW3	SW4	SW5	SW6	T1	通徑	底板型號	重量	B11	B12	D31	D32
--	80	2	15	55	32	30	18	6	--	30	10	NG6	G300/1	1.5kg	45	60	6	25
--	100	（2）3	20	70	36	30	18	6	--	30	20	NG(8)+10	(G301/1)G302/1	2kg	60	80	10	(28)34
--	135	（3）4	20	100	46	36	18	6	--	--	20	NG(15)+20	(G303/1)G304/1	5.5kg	70	100	(15)20	(42)47
56	180	4	25	130	60	46	18	--	13	--	25	NG(25)+30	(G305/1)G306/1	8kg	100	130	30	(56)61

D33	D34	D35	D36 /td>	H11	L41	L42	L43	L44	L45	L46	L47	L48	L49	L50	T11	T12	T13	T14	R1
G1/2	7	11	M6	25	110	8	94	22	55	10	39	42	62	65	1	15	9	15	25 +2
G3/8 G1/2	7	11	M8	25	135	10	115	27.5	70	12.5	40.5	48.5	72.5	80.5	1	(15) 16	9	15	25 +2
G3/ 4G1	11.5	17.5	M8	40	170	15	140	20	100	20	(45) 42	54	85	(94) 97	1	20	13	(12) 22	40 +3
G1 1/4 G1 1/2	11.5	17.5	M10	40	190	12.5	165	17.5	130	22.5	42	52.5	102.5	(113) 117	1	24	11.5	22	55 +4

技術參數：

類別	錐閥	介質粘度范圍mm²/s	10至800
介質	礦物質液壓油	工作壓力范圍	NG10	NG6至20	NG25和30至31.5
介質溫度范圍	-20至80°C	進油口（Mpa）	至63	至40	至31.5
		回油口(Mpa)	至31.5

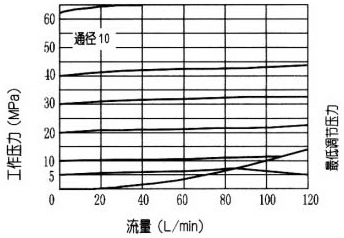

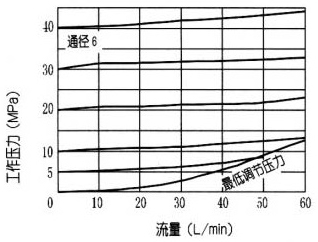

特性曲線：

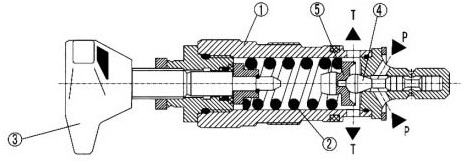

結構圖：

功能說明：

DBD型閥是直接作用式溢流閥，共有7個壓力級：2.5、5、10、20、31.5、40和63MPa。
壓力調節型式有：調節手柄、帶鎖的調節手柄和帶保護罩的調節螺栓。
三種連接方式：板式、管式和插入式。
