定量軸向柱塞泵
型號：250MCY14-1B瀏覽次數：731次
分享產品MCY14-1B定量軸向柱塞泵,其原理較為簡單,泵的傳動軸與缸休體用花鍵聯接,帶動缸體旋轉,使均勻布在缸體上的七個柱塞繞傳動軸中心轉動.每個柱塞端部位有一個滑 靴,定心彈簧通過內套鋼球、回程盤、將滑靴壓在與軸線成一定傾斜盤上。 當缸體轉時，柱塞同時作往復運動，完成吸油和壓油動作，定心彈簧通過久套將缸體壓配油盤上， 起初始密封作用。 滑靴和配油盤均采用了油壓靜力平衡，不但減少了泵的磨損，而且使泵具有很高壓的容積效率和機械效率。
|
產品特點：
MCY14-1B定量軸向柱塞泵,其原理較為簡單,泵的傳動軸與缸休體用花鍵聯接,帶動缸體旋轉,使均勻布在缸體上的七個柱塞繞傳動軸中心轉動.每個柱塞端部位有一個滑 靴,定心彈簧通過內套鋼球、回程盤、將滑靴壓在與軸線成一定傾斜盤上。當缸體轉時，柱塞同時作往復運動，完成吸油和壓油動作，定心彈簧通過久套將缸體壓配油盤上， 起初始密封作用。 滑靴和配油盤均采用了油壓靜力平衡，不但減少了泵的磨損，而且使泵具有很高壓的容積效率和機械效率。 |
| 型號規格 | 10MCY14-1B | 25MCY14-1B | 40MCY14-1B | 63MCY14-1B | 80MCY14-1B | 160MCY14-1B | 250MCY14-1B |
| 額定壓力(MPa) | 31.5 | ||||||
| 公稱排量(ml/r) | 10 | 25 | 40 | 63 | 80 | 160 | 250 |
| 額定轉速(r/min) | 1500 | ||||||
| 63 | Y | C | Y | 14 | -1B | F |
| 公稱排量 | 變量形式 | 公稱壓力MPa | 泵、馬達標識 | 結構型式 | 結構設計序號 | 泵轉向 |
| 參考技術參數表 | M：定量 S：手動變量 D：電動變量 C：伺服變量 Y：壓力補償變量 MY：定級壓力補償變量 P：恒壓變量 LZ：零位對中液動變量 |
C： 31.5 G： 24.5 |
Y：表示泵 M：表示馬達 |
14：缸體旋轉式 軸向柱塞泵(馬達) |
B為第二次改進設計 | 無標記為正旋轉泵 F：反轉泵(逆時針) |

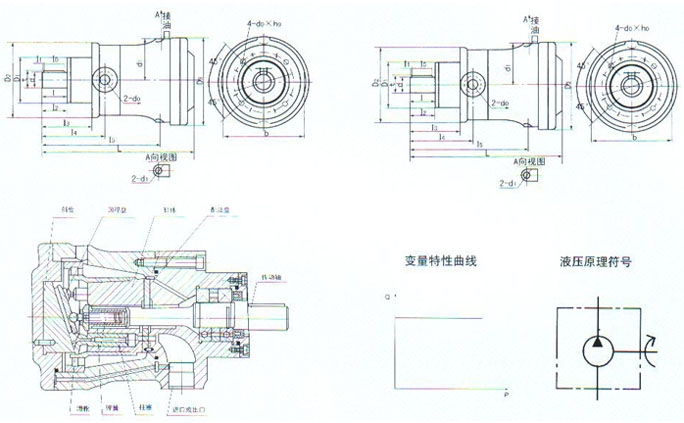

| 型號 | b | b0(N9) | b3 | D0 | D1(f9) | D2 | D3 | D(h6) | d1 | d2 | d3 |
| 10MCY14-1B | 142 | 8 | 100 | 75 | 125 | 150 | 25 | M22×1.5 | M14×1.5 | ||
| 25MCY14-1B | 172 | 8 | 125 | 100 | 150 | 170 | 30 | M33×2 | M14×1.5 | ||
| 40MCY14-1B | 172 | 8 | 125 | 100 | 150 | 170 | 30 | M33×2 | M14×1.5 | ||
| 63MCY14-1B | 200 | 12 | 155 | 120 | 190 | 225 | 40 | M42×2 | M8×1.5 | ||
| 80MCY14-1B | 200 | 12 | 155 | 120 | 190 | 225 | 40 | M42×2 | M8×1.5 | ||
| 160MCY14-1B | 340 | 16 | 90 | 198 | 150 | 240 | 300 | 55 | 50 | 64 | M22×1.5 |
| 250MCY14-1B | 420 | 18 | 110 | 230 | 180 | 280 | 360 | 60 | 55 | 76 | M22×1.5 |
| 型號 | h1 | h3 | L | I | I0 | I1 | I2 | I3 | I4 | I5 | t | d0×h0 |
| 10MCY14-1B | 71 | 253 | 40 | 30 | 4 | 41 | 86 | 109 | 194 | 28 | M10×25深 | |
| 25MCY14-1B | 83 | 308 | 52 | 45 | 4 | 54 | 104 | 134 | 246 | 32.5 | M10×25深 | |
| 40MCY14-1B | 83 | 308 | 52 | 45 | 4 | 62 | 122 | 134 | 300 | 32.5 | M10×25深 | |
| 63MCY14-1B | 108 | 385 | 60 | 50 | 4 | 62 | 122 | 157 | 300 | 42.5 | M12×25深 | |
| 80MCY14-1B | 108 | 385 | 60 | 50 | 4 | 110 | 180 | 157 | 411 | 42.5 | M12×35深 | |
| 160MCY14-1B | 141 | 25 | 525 | 106 | 100 | 4 | 110 | 180 | 230 | 411 | 59 | M16×35深 |
| 250MCY14-1B | 170 | 25 | 622 | 110 | 100 | 5 | 112 | 212 | 272 | 492 | 63.9 | M20×45深 |
